高压电机绝缘结构耐热性评定方法

1 主题内容与适用范围
本标准规定了高压电机(3 kV 及以上〉绝缘结构耐热性评定方法.本标准规定的耐热性评定方法是以被试结构与具有实际运行经验的参考结构在同样试验矗件下相对比较为基础的，
本标准适用于高压电机绝缘结构的耐热性评定.
2 试样
2. 1 试样结构
试验样品可以是实际电机上使用的框式线圈，也可以是模型线圈.若是模型线圃，则必须能体现实际线圈基本组合的特性.
采用本标准进行评定的线圈样晶，其使用的绝缘材料和元件，应当首先进行适当的筛选.应当指出，单一的绝缘材料和元件的温度等级不等于绝缘结构的温度等级.

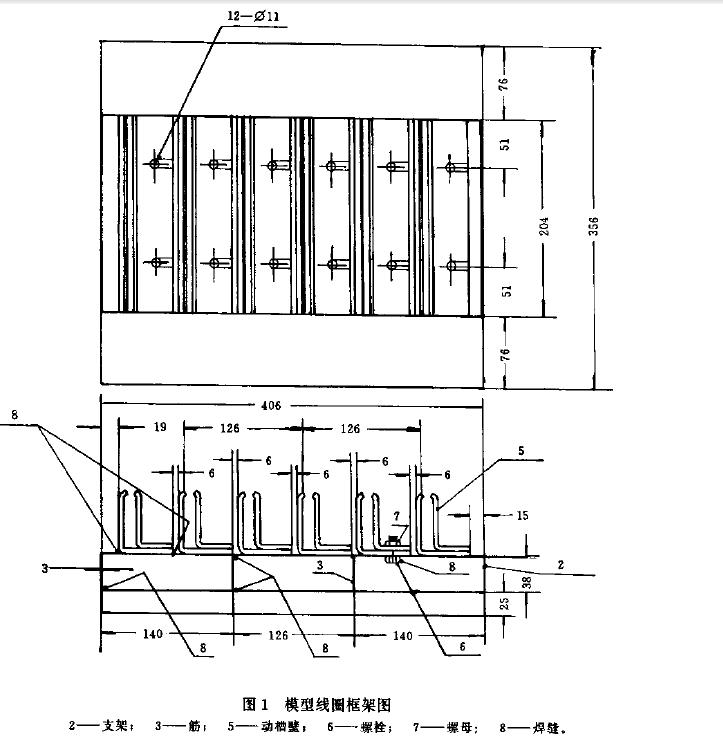

图1 和图2 是一种典型的模型线圈组合结构图，这种尺寸的模型线圈常用于评定10MW 、7kV 及以下的高压电机绝缘结构.
2.2 试样数目
每种结构，每个温度点受试样品的数目，不能少于5 个。
2.3 试验前的试样预检
在正式试验开始之前，应对试样进行肉眼观察检查和常规电性能试验检查，只有通过检查的试样，才能投入热老化试验.
3 热老化试验
3.1 1些化温度相试验周期
试样的焦者化至少应在三个温度点进行.绝缘结构的温度等级与等级温度的关系见表1.
